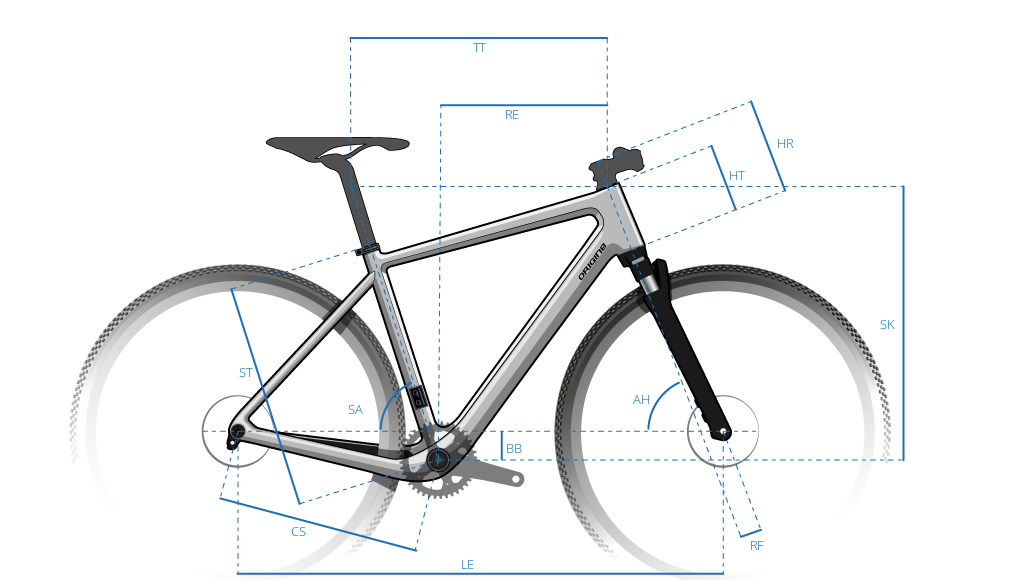

S | M | L | XL | |||||||
---|---|---|---|---|---|---|---|---|---|---|
ST | Seat Tube length | 475 | 505 | 535 | 570 | |||||
TT | Horizontal length | 546 | 561 | 576 | 591 | |||||
HT | Head tube length | 140 | 160 | 185 | 205 | |||||
HR | Fork steerer standard length | 225 | 245 | 270 | 290 | |||||
HR | Fork steerer length range | From 195 to 230 | From 215 to 250 | From 240 to 275 | From 260 to 295 | |||||
SA | Seat tube angle | 71.9 | 72 | 72 | 72 | |||||
AH | head tube angle | 68.9 | 69.3 | 70 | 70 | |||||
CS | Chain stays length | 430 | 430 | 430 | 430 | |||||
SK | Stack | 578 | 598 | 625 | 644 | |||||
RE | Reach | 357 | 367 | 373 | 382 | |||||
BB | BB Drop | 60 | 60 | 60 | 60 | |||||
LE | Wheels base | 1038 | 1051 | 1059 | 1075 | |||||
RF | Fork rake | 51 | 51 | 51 | 51 | |||||
Stem TK-278A (semi-intégrée) |
||||||||||
Cyclist size | From 158 to 164 | From 165 to 170 | From 171 to 174 | From 175 to 178 | From 179 to 182 | From 183 to 186 | From 187 to 190 | From 191 to 195 | From 196 to 200 | |
Stem Length | 60 | 70 | 80 | 90 | 90 | 100 | 100 | 110 | 120 | |
Handlebar width | 580 | 580 | 580 | 580 | 580 | 580 | 580 | 580 | ||
Crank length | 170 | 170 | 172.5 | 172.5 | 172.5 | 172.5 | 175 | 175 | 175 |
